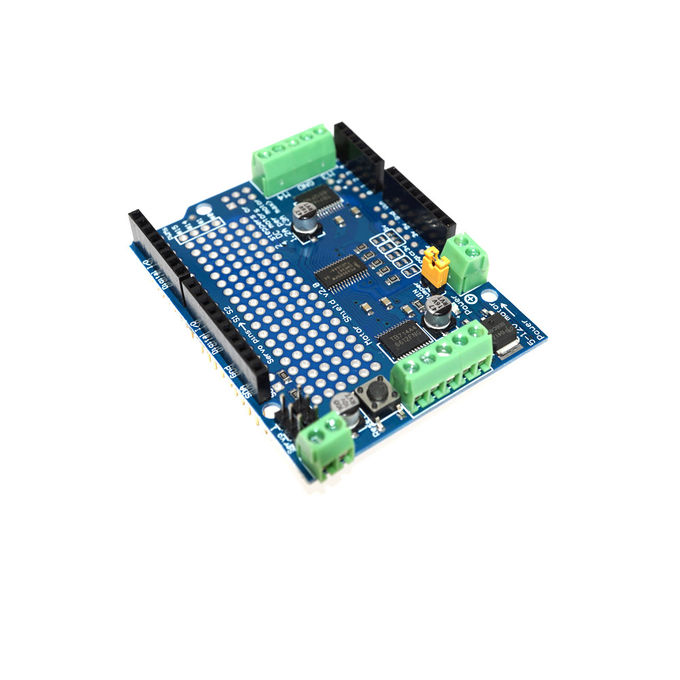

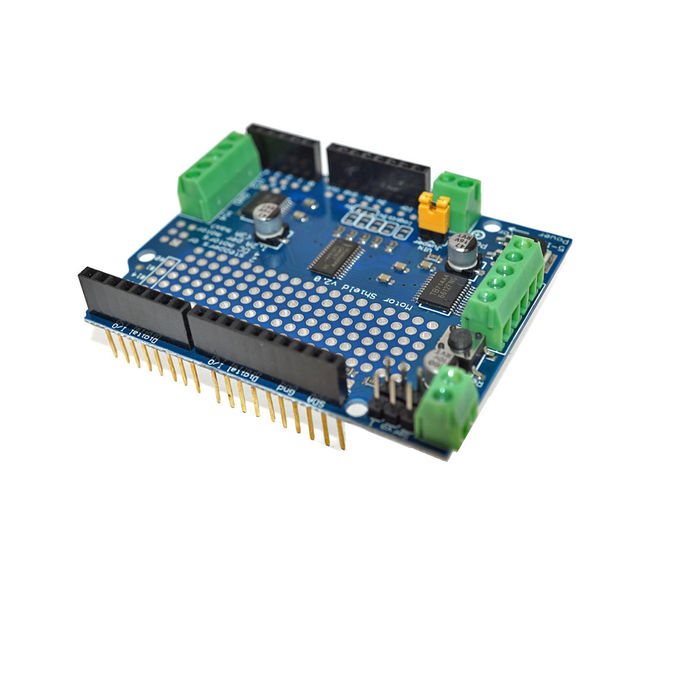

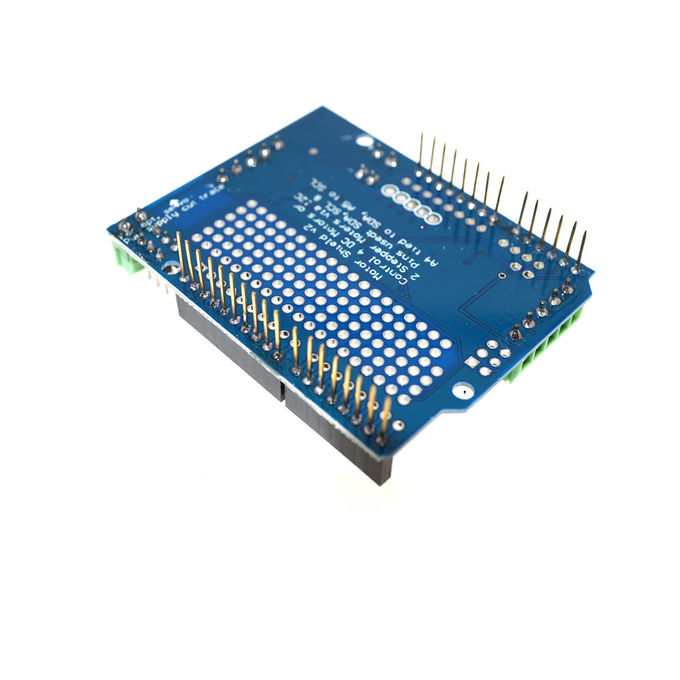

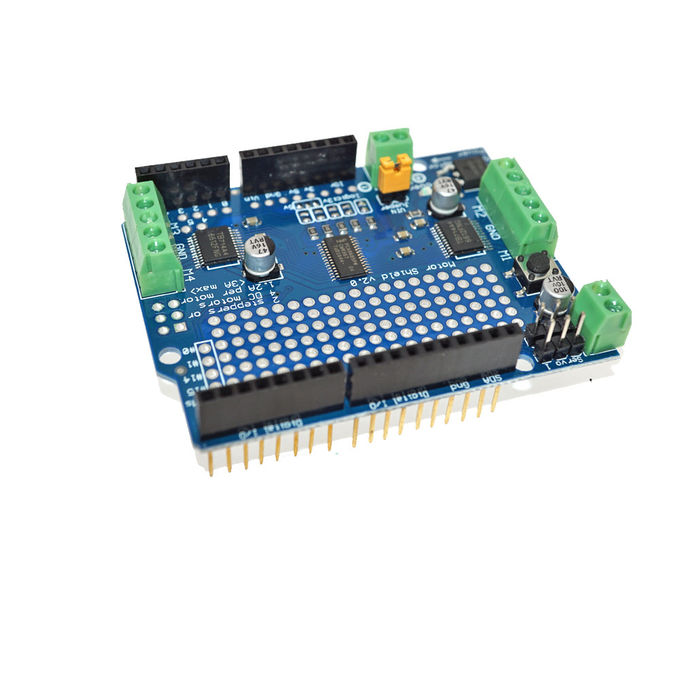

مصنع المخرج TB6612FNG PWN محرك وحدة I2C IIC استبدال L298N DC موتور سائق السائر

إن مجموعة L293D Motorshield الأصلية هي واحدة من أكثر مجموعاتنا المحبوبة ، لقد حافظنا على القدرة على قيادة ما يصل إلى 4 محركات DC أو 2 من محركات السائر ، لكنه أضاف العديد من التحسينات:

وبدلاً من سائق Drilington L293D ، أصبح لدينا الآن محرك TB6612 MOSFET: مع 1.2A لكل قناة و 3 A القدرة الحالية للذروة. كما أن لديها قطرات جهد أقل بكثير عبر المحرك حتى تحصل على المزيد من عزم الدوران من البطاريات الخاصة بك ، وهناك ثنائيات ضوئية مدمجة أيضًا.

بدلاً من استخدام مزلاج ودبابيس PWM للأرض ، لدينا رقاقة سائق PWM مخصصة بالكامل على متن الطائرة. تعالج هذه الشريحة كافة عناصر التحكم في المحرك والسرعة على I2C. مطلوب فقط اثنين من المسامير (SDA و SCL) لقيادة محركات متعددة ، وبما أنه I2C يمكنك أيضا توصيل أي أجهزة I2C أو الدروع بنفس دبابيس. هذا يجعله أيضًا متوافقًا مع أي Ardu ، مثل Uno و Due و Leonardo و Mega R3.

تصميم قابل للتكديس بالكامل: 5 دبابيس لتحديد العناوين تعني ما يصل إلى 32 درع قابل للتكديس: وهذا هو 64 درع أو 128 محرك DC! ماذا على الأرض يمكنك أن تفعل ذلك مع العديد من steppers؟ ليس لدي أي فكرة ، ولكن إذا وضعت شيئًا فأرسل لنا صورة لأن ذلك سيكون مشروعًا رائعًا.

تم اختباره مع Ardu UNO و Leonardo و ADK / Mega R3 و Due و Diecimila & Duemilanove. يعمل مع Mega / ADK R2 والإصدارات الأقدم مع لاعبين سلكين.

متوافقة تماما مع ملحق واجهة اردوينو
الاتصالات من خلال I2C واردوينو ، يمكن تعديل العنوان
يمكن أن تكون متصلة 2 servos ، محرك PWM الإخراج
يمكنك توصيل ما يصل إلى أربعة محركات فرشاة DC أو اثنين من المحركات السائر 4 أسلاك
استخدم رقاقة تشغيل المحرك TB6612FNG ، قدرة محرك 1.2A ، ذروة 3.2A ، مع الحماية من إيقاف التشغيل الحراري ، الثنائيات الداخلية لحماية الركازة. يمكن تشغيل المحركات على 4.5VDC إلى 13.5VDC.
