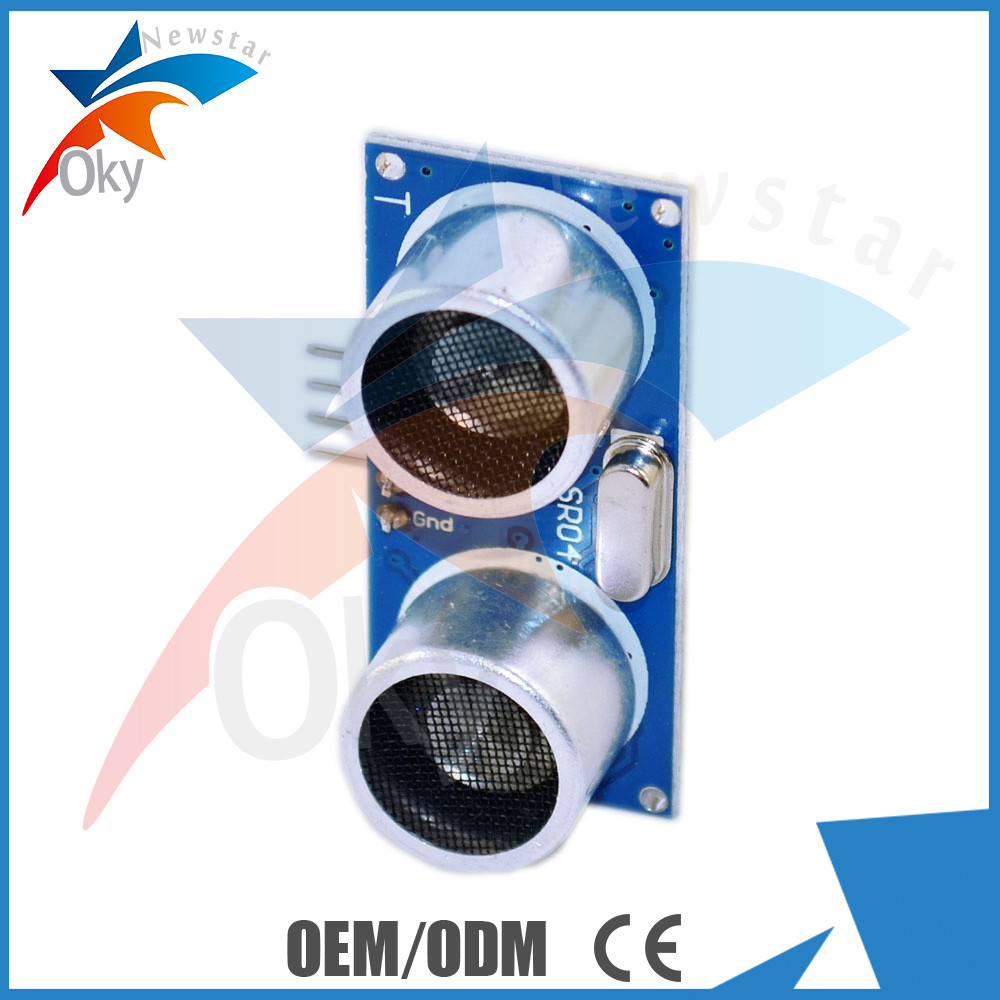

إلكترونيّ DIY فوق سمعيّ محسّ HC-SR04 وحدة نمطيّة فوق سمعيّ ل Arduino

إلكترونيّ DIY فوق سمعيّ محسّ HC-SR04 فوق صوتيّ وحدة نمطيّة ل Arduino

وصف:

1.Working الجهد: 5V (DC)
2. ثابت الحالي: أقل من 2mA.
إشارة 3.Output: إشارة التردد الكهربائي ، وارتفاع مستوى 5V ، وانخفاض مستوى 0V.
4. زاوية المقاوم: لا تزيد عن 15 درجة.
5.Detection المسافة: 2cm-450cm.
6. عالية الدقة: ما يصل إلى 0.3cm
7. إشارة الزناد الإدخال: الدافع 10US TTL
إشارة 8.Echo: إخراج إشارة TTL PWL

مواصفات:

طريقة الاتصال:
1.VCC
2.trig (T)
3.echo (R)
4.GND

مبدأ العمل وحدة:

(1) باستخدام موقع الزناد IO ، إلى 10 على الأقل إشارة مستوى عال ؛

(2) وحدة ترسل تلقائيا 8 كيلو هرتز مربع ، تلقائيا الكشف عن ما إذا كانت إشارة ؛

(3) إشارة العودة ، من خلال المخرجات IO على مستوى عال ، ومستوى عال لبعض الوقت

الموجات فوق الصوتية من جهاز الإرسال إلى وقت العودة. اختبار المسافة = (مستوى عال من الوقت * سرعة الصوت (340M / S)) / 2 ؛
