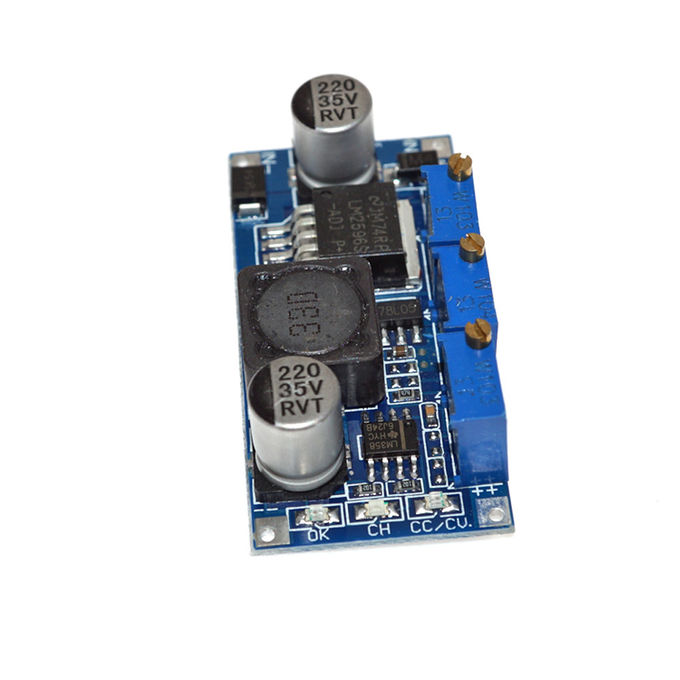

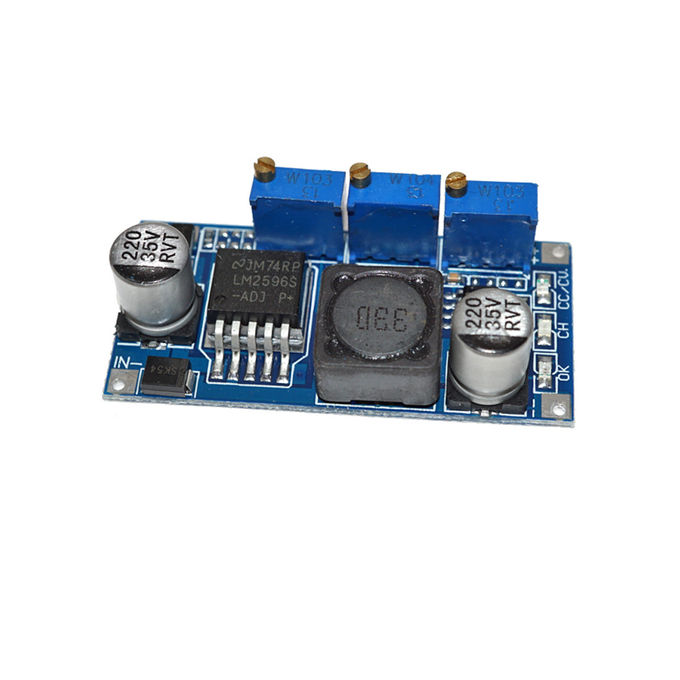

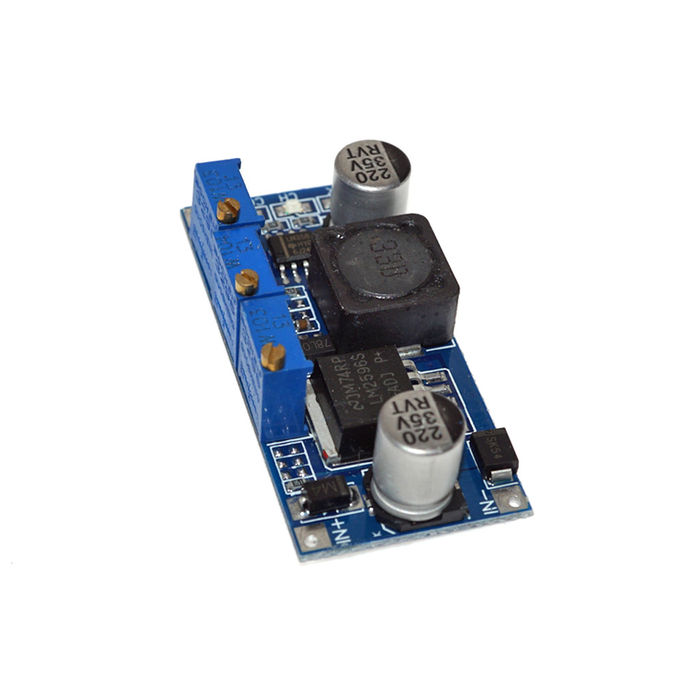

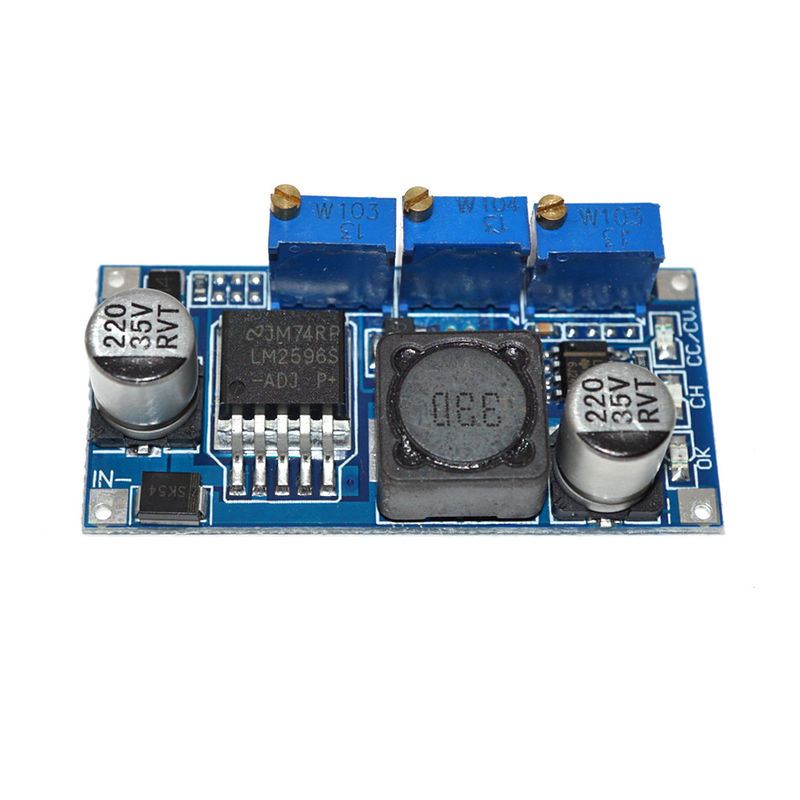

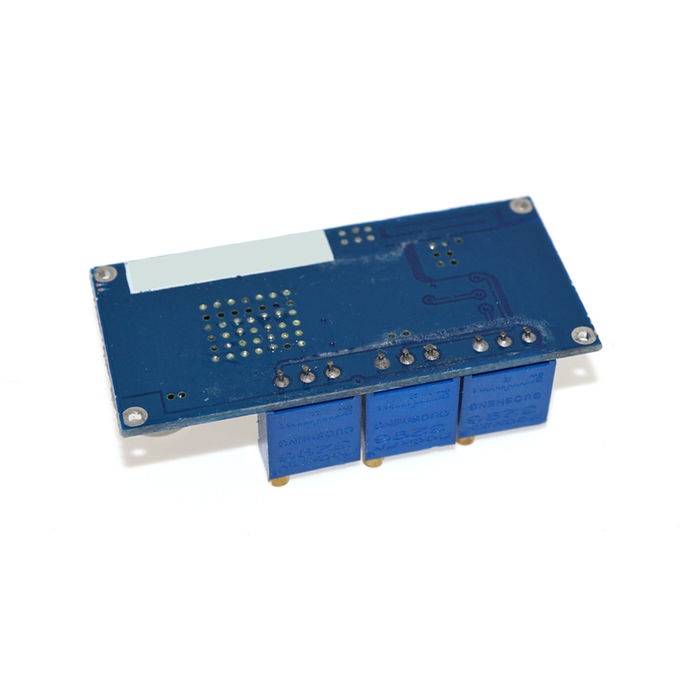

DC-DC تنحى وحدة الطاقة وحدة lm2596 مجسات لاردوينو 7 فولت -35 فولت إلى 1.25 فولت -30 فولت 3a

DC-DC تنحط قوة وحدة LM2596 وحدة 7V-35V إلى 1.25V-30V 3A

وصف:

الجهد الكهربي للإدخال: 5-35V
تقدير الانتاج الحالي: 3a
الجهد الناتج: قابل للتعديل بشكل مستمر من 1.25 V إلى 30V

الجهد التسرب: 1.5V ، بسبب الحد من وحدة ، من أجل ضمان إخراج ثابت. يرجى الحفاظ على الحد الأدنى من فرق الضغط 1.5V.

هذا المنتج مع مصباح شحن ثابت الحالي تهمة ، ومصباح مؤشر تهمة ، وحجم مصباح قابل للتعديل الحالي صغير جدا.

الحجم: 48mm (L) * 24mm (W) * 11.4mm (عالية) ، لا تحتوي على مقياس الجهد (بما في ذلك ارتفاع 13mm الجهد).

طبيعة الوحدة: تيار ثابت غير معزول. وحدة الجهد المستمر (CC CV). وحدة الشحن.

نطاق التطبيق: محرك تيار مستمر LED ذو طاقة عالية ، شحن بطارية الليثيوم (بما في ذلك الفيروكهربائي) ، 4V ، 6V ، 12V ، 14V ، بطارية شحن 24V ، بطارية NiCd و NiMH (البطاريات) ، الألواح الشمسية ومولدات الرياح.

انتاج التيار الكهربائي:

1. تعديل مستمر (1.25-30v قابل للتعديل) ؛

2. يتطلب إخراج ثابت (بين 1.25-30 فولت اختيار عشوائي).

وضع قابل للتعديل: توصيل الطاقة بشكل صحيح (7-35V) ، ومن ثم مراقبة استخدام الناتج الجهد المتعدد ، ومقاييس فرق الجهد (عموما ، تحول بدوره في اتجاه عقارب الساعة ، معكوس إلى باك).

الجهد الناتج: قابل للتعديل باستمرار (تنظيم الحمل 1.25-30V).

الانتاج الحالي الحد الأقصى: 3A ، (أكثر من 15W تثبيت زعانف من فضلك).

بدوره المصباح الحالي: قيمة التيار المستمر * (1 ٪ - 100 ٪) ، وتحويل الوصلة الحالية للتيار والتيار المستمر ، مثل قيمة التيار المستمر هي 3A ، تشغيل مصباح الحالي إلى 0.1 مرة من التدفق الثابت (0.1 * 3A = 0.3 أ) ، عندما تكون قيمة التنظيم الحالي الثابت إلى 2A ، عندئذ يكون تيار المصباح 0.1 مرة من التدفق الثابت (0.1 * 2A = 0.2A).

الجهد التسرب: 2V

طاقة الإخراج: التبريد الطبيعي 15W

الكفاءة: 92 ٪ (الحد الأقصى 92 ٪ (أعلى الجهد ، وكفاءة أعلى)

تموج الإخراج: عرض النطاق الترددي 20M (للاشارة فقط)

المدخلات والمخرجات 12V 5V 3A 60mV (ماكس)

درجة حرارة العمل: درجة الصناعية (-40 ℃ إلى +85 ℃) (درجة الحرارة البيئية تتجاوز 40 درجة ، يرجى تقليل استخدام الطاقة ، أو لتعزيز الحرارة تبديد).

درجة الحرارة الكاملة: 45 ℃

تيار عدم التحميل: نموذجي 10mA (12V 4.2V)

معدل تنظيم الحمل: + 1٪

معدل تنظيم الجهد: 0.5 ٪

سرعة الاستجابة الديناميكية: 5٪ 200uS

المؤشر: ثابت ضوء مؤشر التدفق باللون الأحمر ، شحن الضوء الأحمر ، بعد ضوء مؤشر الشحن باللون الأزرق.

حماية الانتاج ماس كهربائى: نعم ، تيار مستمر (تحديد قيمة التيار المستمر).

اتصال: يمكن أن الأسلاك الملحومة في PCB مباشرة.

طرق شحن البطارية:

1. تحديد الجهد العائم وشحن التيار الذي تحتاجه لشحن البطارية والجهد الإدخال الوحدة النمطية.

2. الجهد المستمر قابل للتعديل ، وينظم التيار الكهربائي الناتج عن 3V.

3.Use المتعدد 10A الحالي قياس كتلة الانتاج الحالي ماس كهربائى ، وفي الوقت نفسه ضبط الجهد الحالي المستمر لجعل الانتاج الحالي يصل إلى القيمة الحالية المحددة سلفا.

4.The شحن مصباح بدوره الافتراضي الحالي هو 0.1 مرة من الشحن الحالية (القيمة الحالية). إذا كنت بحاجة ، وضبط الجهد الحالي بدوره مصباح الجهد (عموما لا ضبط).

5. الجهد المستمر قابل للتعديل لجعل الجهد الناتج إلى الجهد تهمة عائمة.

6.Connect البطارية ، لمحاولة الشحن (1 ، 2 ، 3 ، 4 ، 5 خطوات هي قوة المدخلات وحدة ، خرج لا تحميل غير متصل بالبطارية).

أساليب القيادة المستمرة الحالية LED:

1. تحديد تحتاج إلى محرك الصمام التشغيل الحالي وأقصى جهد العمل.

2. تنظيم الجهد المستمر. 2 ، وينظم الجهد الناتج إلى 3V.

3.Use المتعدد 10A الحالي قياس كتلة الانتاج الحالي ماس كهربائى ، وفي الوقت نفسه ضبط الجهد الحالي المستمر لجعل الانتاج الحالي يصل الصمام التشغيل الحالي.

4. الجهد المستمر للتعديل لجعل الجهد الناتج إلى أقصى الجهد العمل الصمام.

5.Connected إلى LED ، حاول اختبار الجهاز. (1 ، 2 ، 3 ، 4 خطوات هي وحدة إدخال الطاقة ، خرج لا تحميل غير متصل بمصابيح LED).
