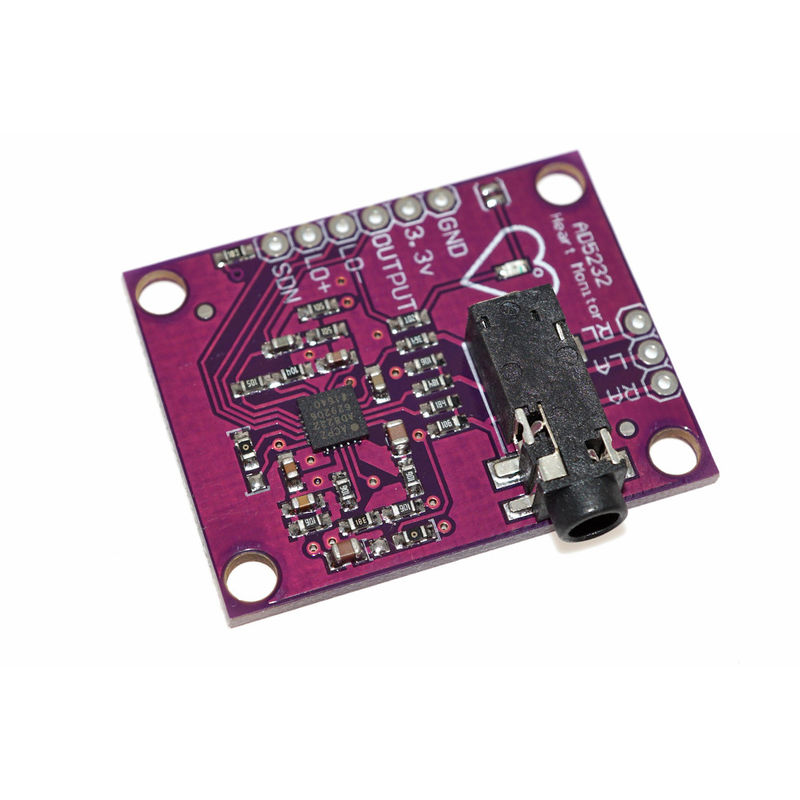

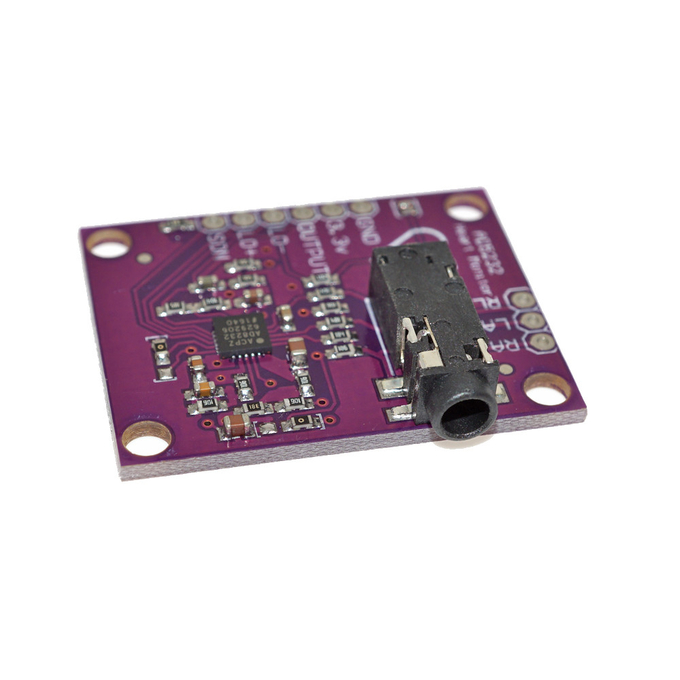

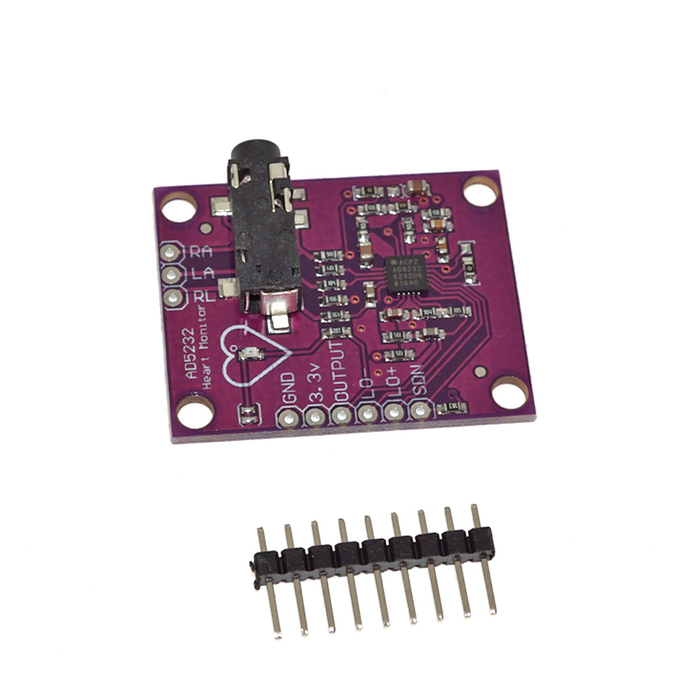

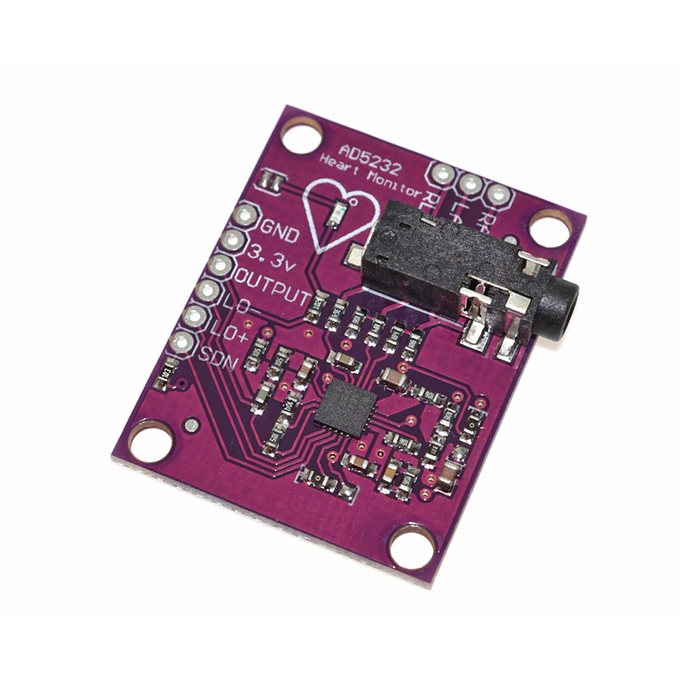

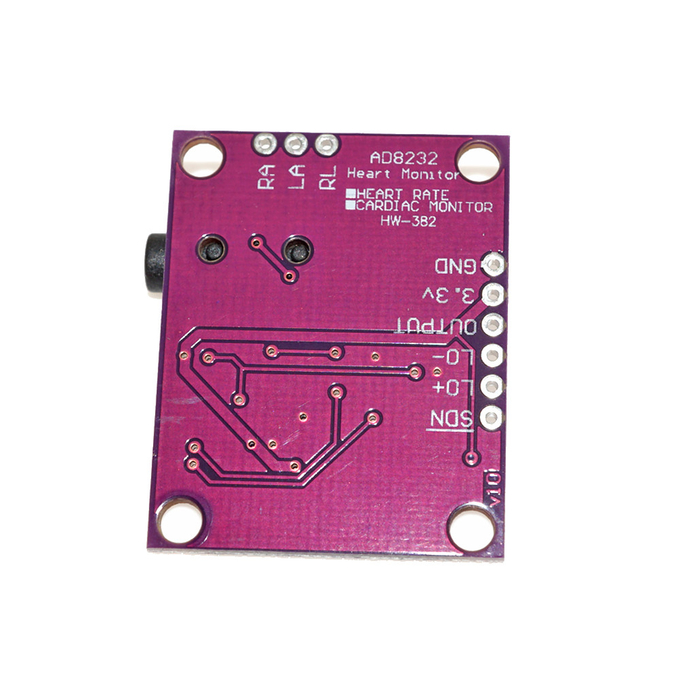

AD8232 وحدة قياس الفسيولوجية نبض القلب ECG مراقب الاستشعار مجلس

AD8232 وحدة قياس الفسيولوجية نبض القلب ECG مراقب الاستشعار مجلس

نظرة عامة:

1. واحد رصد معدل ضربات القلب الرصاص
2. AD8232 هو واجهة أمامية متكاملة ، قابلة للتطبيق على قلب الإشارة الكهربائية البيولوجية لتنفيذ حرف
3. عدد تكييف للقيام بمراقبة معدل ضربات القلب.
4. ضمان أداء نطاق درجة الحرارة المقنن من 0 إلى 70 درجة مئوية ، نطاق درجة حرارة التشغيل من -40 إلى +85.
5. IC متوافق

ميزات:

1. HPDRIVE إخراج سائق تمرير عالية. يجب أن يتصل المكثف بأول مرشح تمرير عالي في HPDRIVE.
AD8232 برنامج التشغيل هذا دبوس للحفاظ على HPSENSE في نفس المستوى مثل الجهد المرجعي.
2. + في مكبر للصوت المدخلات الإيجابية المدخلات. عادة ما يتم توصيل + IN إلى القطب الأيسر (LA).
3. - في المدخلات السلبية مكبر للصوت الأجهزة. - عادة ما يتم توصيل IN إلى القطب الأيمن (RA).
4. مدخلات ردود الفعل سائق الساق اليمنى RLDFB. RLDFB هو دبوس التعليق الدوار لسادة السائق اليمنى.
5. خرج السائق الأيمن من RLD. يجب توصيل أقطاب محرك الأقراص (عادة للساق اليمنى) برمز RLD.
6. SW سريع التبديل دبوس الانتعاش. يجب توصيل هذا السن بإخراج مرشح التمرير العالي الثاني.
7. OPAMP + المرجع أمبير المدخلات.
8. REFOUT الناتج المرجعي الناتج الجهد العازلة. إشارة مكبر للصوت الناتج إشارة هذا الاحتمال.
يجب استخدام REFOUT كقاعدة افتراضية لأي نقطة في دائرة تتطلب إشارة مرجعية.
9. OPAMP المضخم التشغيلي عكس المدخلات.
10. خرج المرجع أمبير. يوفر هذا الإخراج إشارة معدل ضربات القلب مكيفة بالكامل.
يمكن توصيل OUT إلى جانب المدخلات من ADC.
11. LOD - الرصاص من نهاية الانتاج من المقارنة. وضع كشف السقوط في الرصاص DC ، وعندما يتم قطع القطب IN ،
LOD - في حالة عالية ، وإلا في حالة منخفضة. في تبادل وضع الكشف عن الرصاص ، يكون LOD دائمًا في الحالة المنخفضة.
قيادة الانتاج المقارن. في وضع كشف الخروج عن التيار المباشر (DC) ، عندما يتم فصل القطب + IN ، يكون LOD + في مستوى عالٍ ،
على العكس من ذلك ، فهي في حالة منخفضة المستوى. في تبادل وضع الكشف عن الرصاص ، وعندما يتم قطع القطب IN أو + IN ، يكون LOD + في حالة عالية المستوى ،
عندما يتم توصيل هذين القطبين ، تكون في حالة منخفضة المستوى.
12. اللد +
13. إدخال SDN السيطرة على الاغلاق. قيادة SDN إلى مستوى منخفض ، والذي يمكن تحويله إلى وضع إيقاف تشغيل منخفض الطاقة.
14. AC / DC يؤدي الخروج من وضع التحكم في المدخلات. ﺑﺎﻟﻧﺳﺑﺔ ﻟوﺿﻊ إﯾﻘﺎف ﺗﯾﺎر ﻣﺗردد DC ، ﯾﻧﺑﻐﻲ دﻓﻊ طرف AC / DC إﻟﯽ ﻣﺳﺗوى ﻣﻧﺧﻔض.
ﺑﺎﻟﻧﺳﺑﺔ ﻟوﺿﻊ إﯾﻘﺎف ﺗﯾﺎر اﻟﺗﯾﺎر اﻟﻣﺗردد ، ﯾﻧﺑﻐﻲ دﻓﻊ طرف AC / DC إﻟﯽ أﻋﻟﯽ ﻣﺳﺗوى.
15. FR إدخال التحكم في الانتعاش السريع. يمكن أن يكون محرك الأقراص FR إلى المستوى العالي وضع الاسترداد السريع ؛ خلاف ذلك ، يجب أن تكون مدفوعة إلى مستوى منخفض.
16. GND امدادات الطاقة.
17. دبوس + VS العرض.
18. REFIN إشارة مرجعية الجهد العازلة الإدخال. يمكن استخدام REFIN (دبابيس إدخال مقاومة عالية) لتعيين مستوى المخازن المؤقتة للجهد المرجعي.
19. IAOUT إخراج مكبر للصوت الأجهزة دبوس.
20. مكبر للصوت جهاز HPSENSE لإدخال كشف المرور عالية.
يتم توصيل HPSENSE بالعقد R و C التي يتم تعيينها عند تردد دوران دائرة حجب DC.
EP تعرض لوحة. يجب أن تكون اللوحة المكشوفة GND أو غير متصلة

العمل على مبدأ:

1. وحدة تكييف إشارة متكاملة لتخطيط كهربية القلب وغيرها من تطبيقات القياس الكهربائية الحيوية. تم تصميم الجهاز لاستخراج وتضخيم وتصفية الإشارات الكهربائية البيولوجية الضعيفة في حالة الضوضاء الناتجة عن الحركة أو وضع القطب عن بعد. يتيح التصميم إمكانية تحويل الطاقة التناظرية إلى الرقمية فائقة السرعة (ADC) أو الميكروكونترولر المدمج ليتمكن بسهولة من التقاط إشارة الخرج.
2. AD8232 باستخدام مرشح تمرير نقطة ثنائية عالية للقضاء على القطع الأثرية الحركة والإلكترود نصف الجهد الكهربائي. يقترن المرشح بإحكام مع هيكل مكبر الصوت ، والذي يمكن أن يحقق المرحلة ذات المراحل العالية والمرور العالي ، وبالتالي توفير المساحة والتكلفة.
3. يستخدم AD8232 مضخم صوت غير تشغيلي لإنشاء مرشح تمرير ثلاثي قطب منخفض ، مما يلغي الضوضاء الإضافية. يمكن للمستخدمين تلبية احتياجات أنواع مختلفة من التطبيقات عن طريق اختيار تردد القطع لجميع المرشحات.
من أجل تحسين تردد دائرة النظام والتداخل غير المرغوب فيه من أداء رفض الوضع المشترك ، AD8232 المدمج في مكبر للصوت للسائق الأيمن (RLD) وتطبيقات القيادة الأخرى.
4. AD8232 يحتوي على وظيفة الاسترداد السريع ، يمكنك تقليل مرشح تمرير عالية طويلة لإنشاء ظاهرة ذيل طويل. إذا كانت طفرة إشارة الجهد في سكة مكبر الصوت (مثل مخرج خارج العلبة) ، فإن AD8232 سوف يتكيف تلقائيًا مع حالة قطع مرشح أعلى. هذه الميزة تسمح لل AD8232 لتحقيق الانتعاش السريع ، وبالتالي يمكن تحقيق اتصال الرصاص لقياس الكائن في أقرب وقت ممكن بعد قياس القيمة.

الوضعية:

اللياقة وممارسة رصد معدل ضربات القلب
ECG المحمولة
المراقبة الصحية عن بعد
الأجهزة الطرفية
اكتساب الإشارة الكهربائية الحيوية
