أعلى بيع UNO R3 baord / محرك سيرفو اللوح 1602 شاشة LCD


خاصية:

مع هذا Uno R3 Starter Kit ، تكون قادرًا على التعلم والقيام بالعديد من التجارب مثل
تضيء LED ، ثم الحصول على الصمام ليكون عرض الإخراج ، والتفاعل معك ، كما يمكنك تعلم المفاهيم الأساسية للأزرار ، والتحكم عن بعد الأشعة تحت الحمراء مع جهاز استقبال الأشعة تحت الحمراء. استخدام أجهزة الاستشعار (لهب ، مستشعر درجة الحرارة) للكشف عن البيئة ، وهذا يشمل أيضا لوحة القيادة المؤازرة ، موتور ، ULN2003 لتمكنك من استكمال السيطرة الميكانيكية على الأشياء.

ل UNO R3 لوحة عنصر أساسي حزمة بداية عنصر حزمة ، لوحة الخبز ، المقاومات الخفيفة تعتمد ، مستشعر اللهب إلخ. عظيم للمبتدئين DIY ومبتدئين ، وهذا هو مجموعات جيدة جداً للمبتدئين لدراسة برمجة MCU.

هذه المجموعة تقودك من خلال أساسيات استخدام في أيدي على الطريق. ستتعلم من خلال بناء العديد من المواد الإبداعية

المشاريع. وتشمل المجموعة مجموعة من أكثرها شيوعا. بدء أساسيات الالكترونيات ، إلى أكثر تعقيدا

مشاريع ، سوف تساعدك هذه المجموعة على التحكم في العالم المادي مع أجهزة الاستشعار والمحركات.

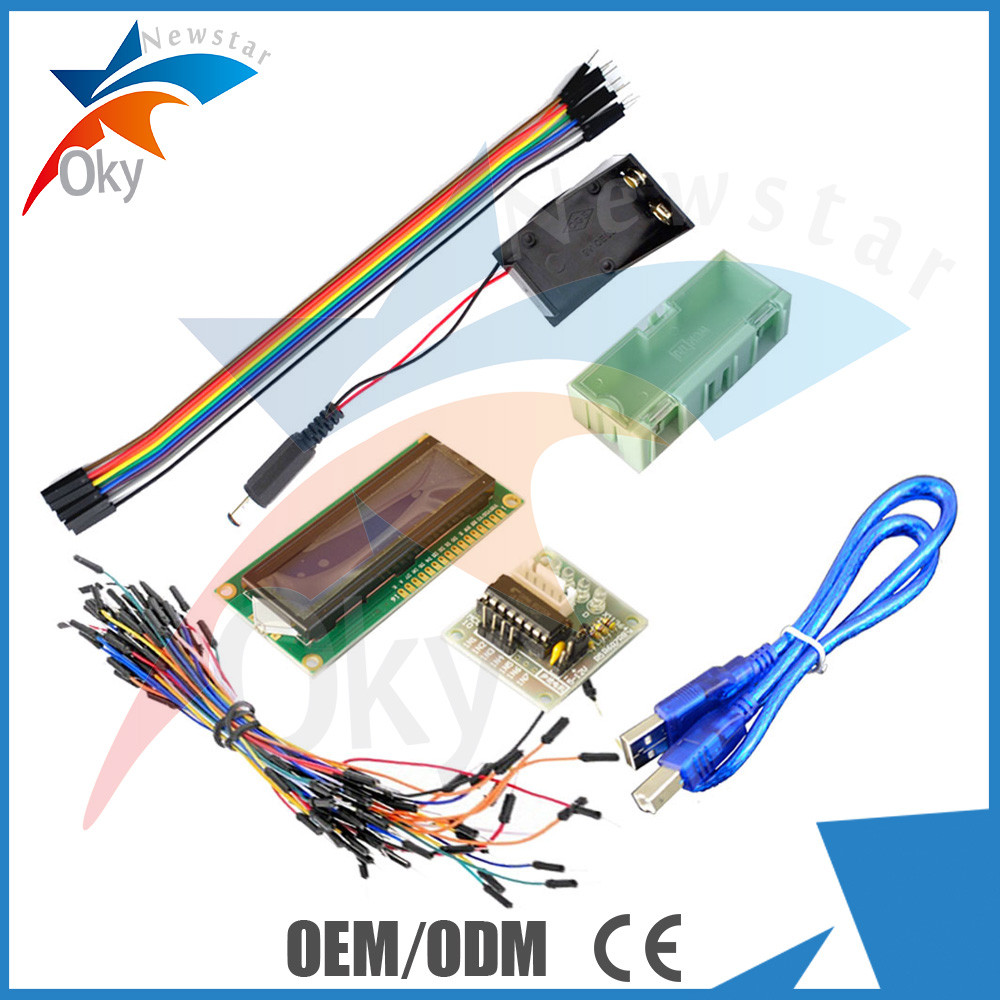

قائمة التعبئة:


UNO R3 Board 1
درع مصغرة اللوح مع لوحة صغيرة 1
830 نقطة اللوح 1
مكونات SMD bo 1
الصمام أحمر أصفر أخضر 15 (كل 5pcs)
الجرس 2
التبديل 4
أنبوب رقمي 2
تبديل الزئبق أو مفتاح الكرة 2
Photoresistor 3
مقياس الجهد 1
جهاز استشعار اللهب 1
استقبال الأشعة تحت الحمراء 1
المقاومة 220R ، 1K ، 10K 15 (كل محفظة 5pcs)
مستشعر درجة الحرارة LM35 1
كابل USB 1
ذكر لذكر سلك الطائر 30
بطارية 9V مقطع 1
IR مصغرة للتحكم عن بعد 1
1602 وحدة LCD LCD 1
9G Servo 1
5V السائر المحركات + مجلس سائق ULN2003 1
74HC595 1
8 * 8 DOT MATRIX 1

حول لوحات UNO R3 Instrctino:

إن Uno عبارة عن لوحة متحكم تعتمد على ATmega328. لديها 14 دبابيس الإدخال / الإخراج الرقمية (منها 6 يمكن استخدامها كمخرجات PWM) ، 6 مدخلات تناظرية ، مرنان السيراميك 16 ميغاهيرتز ، وصلة USB ، مقبس الطاقة ، رأس ICSP ، وزر إعادة الضبط. يحتوي على كل ما يلزم لدعم وحدة التحكم الدقيقة ؛ ببساطة قم بتوصيله بجهاز كمبيوتر باستخدام كبل USB أو قم بتزويده بمحول AC-to-DC أو بطارية للبدء.
يختلف Uno عن كافة اللوحات السابقة في أنه لا يستخدم شريحة برنامج التشغيل FTDI USB إلى التسلسلي. بدلا من ذلك ، فإنه يتميز Atmega16U2 (Atmega8U2 حتى الإصدار R2) المبرمج كمحول USB إلى المسلسل.
يحتوي الإصدار 2 من لوحة Uno على مقاوم يسحب خط HWB 8U2 إلى الأرض ، مما يسهل وضعه في وضع DFU.
يحتوي الإصدار 3 من اللوحة على الميزات الجديدة التالية:
1.0 pinout: إضافة دبابيس SDA و SCL القريبة من دبوس AREF ودبوسين جديدين آخرين تم وضعهما بالقرب من دبوس RESET ، IOREF الذي يسمح للدروع بالتأقلم مع الجهد المقدم من اللوحة. في المستقبل ، سوف تكون الدروع متوافقة مع كل من اللوحة التي تستخدم AVR ، والتي تعمل مع 5V و Due التي تعمل مع 3.3V. والثاني هو دبوس غير متصل ، محجوز للأغراض المستقبلية.
أقوى دارة RESET.
استبدال Atmega 16U2 في 8U2.
"Uno" تعني كلمة بالإيطالية ويتم تسميتها لتمييز الإصدار القادم. وسيشكل الإصدار Uno والإصدار 1.0 الإصدارات المرجعية ، مع المضي قدمًا. يعد Uno هو الأحدث في سلسلة من لوحات USB والنموذج المرجعي لمنصة DIY.

ملخص لعام 2012 مجلس UNO R3
وحدة التحكم الدقيقة ATmega328
جهد التشغيل 5V
الجهد الإدخال (مستحسن) 7-12V
مساهمة الجهد (حدود) 6-20V
دبابيس I / O الرقمية 14 (6 منها توفر إخراج PWM)
دعامات الإدخال التناظري 6
العاصمة الحالية لكل I / O دبوس 40 مللي أمبير
العاصمة الحالية ل 3.3 V دبوس 50 مللي أمبير
ذاكرة فلاش 32 كيلوبايت (ATmega328) منها 0.5 كيلوبايت المستخدمة من قبل bootloader
SRAM 2 كيلوبايت (ATmega328)
EEPROM 1 كيلوبايت (ATmega328)
سرعة الساعة 16 ميغاهرتز
